COB灯带光线更均匀的核心原因有两点：一是芯片以高密度阵列方式直接固晶在FPC基板上，相邻芯片间距极小，发光点几乎连续；二是连续荧光胶层覆盖所有芯片，将点状蓝光转化为面状白光，从物理层面消除了独立光斑。

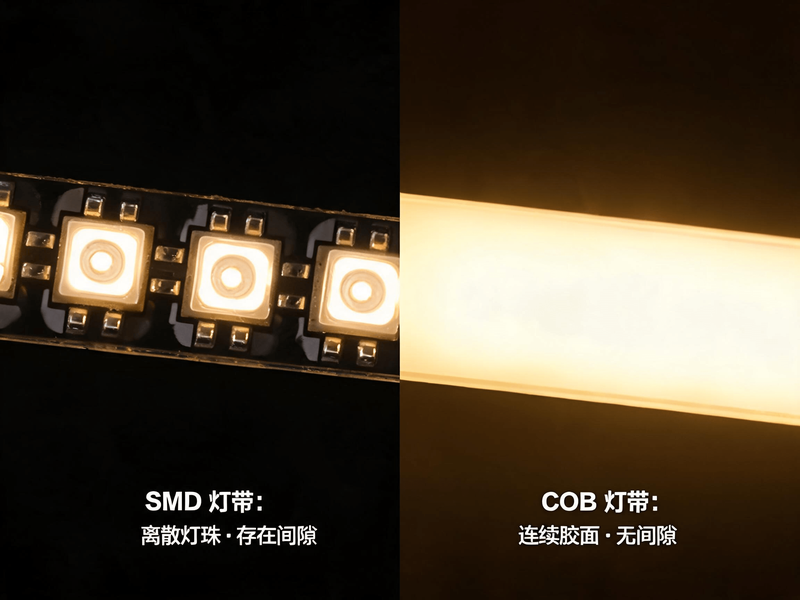

传统SMD灯带的结构是“分体式”的。每颗灯珠是一个独立封装体，有自己的支架、金线、荧光胶和焊盘，灯珠之间通过FPC上的铜箔线路连接。灯珠与灯珠之间必然存在物理间隙，这个间隙在视觉上就是暗区。即使灯珠密度做到120珠/米，两颗灯珠中心距约8.3毫米，仍然能隐约分辨出明暗节奏。

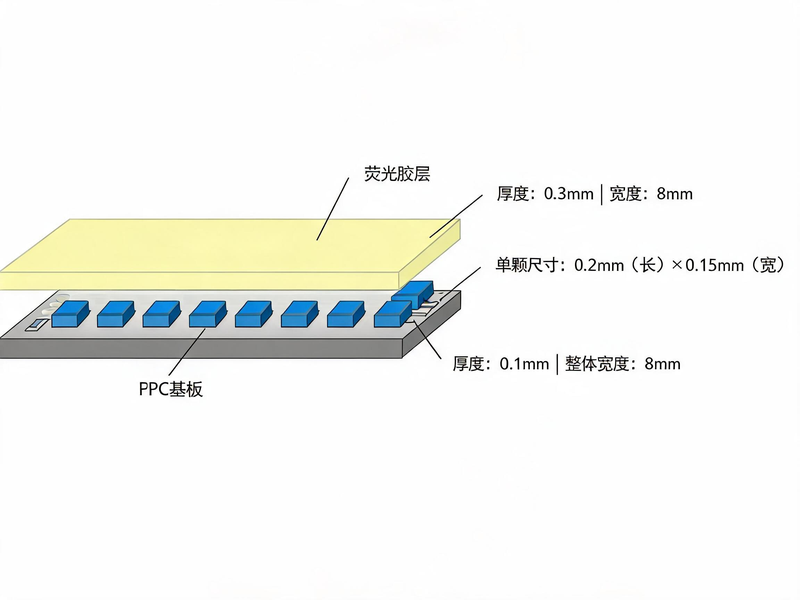

COB灯带打破了这个结构。它把倒装芯片直接固晶在FPC上，省掉了支架和金线，芯片之间可以贴得极近。然后一整条连续的荧光胶涂覆在所有芯片上方，把每一颗芯片发出的蓝光融合成一整条连续的白光面。

光线均匀性可以从三个层面理解：

第一层是芯片排布密度。COB灯带的芯片间距可以做到1毫米甚至更小，每米芯片数量轻松做到300颗以上，高密度版本可达500-600颗。发光点的数量级变了——从“几十到一百多个”变成“几百个”，点阵密度提高一个数量级，人眼自然无法分辨单个点。

第二层是荧光胶的连续结构。SMD灯带的每颗灯珠有自己独立的荧光胶涂层，灯珠之间是FPC的黄色基材或白色油墨，没有荧光转换能力。所以即使灯珠密度再高，发光面本质上还是断续的。COB灯带的荧光胶是整条连续的，横向光传导让相邻芯片的光在胶层内部混合，交界处的亮度过渡完全平滑。

第三层是倒装芯片的出光特性。正装芯片有金线挡光，出光角度受限。倒装芯片整个顶面都是出光面，光从芯片五个面均匀逸出，进入荧光胶后更容易实现均匀混合。

三点叠加，结果是COB灯带的光在空间分布上近似一条连续的线光源，而不是一串独立的点光源。

B2B采购时，评估COB灯带均匀性可以用三个快速方法：裸眼贴墙5厘米处观察是否有颗粒感；手机摄像头贴近灯带表面拍摄，回看照片检查是否有明暗条纹；用照度计沿着灯带纵向以1厘米间隔取点测量照度值，计算均匀度偏差。偏差控制在5%以内是优秀水平。

从结构细节看均匀性差异：为什么SMD做不到COB的效果？

SMD灯带要提高均匀度，通常的做法是增加灯珠密度。120珠/米不够就做到240珠/米，再往上还有360珠/米。

但这套思路有天花板。灯珠密度越高，单位长度的功耗越大，散热压力跟着涨。而且SMD灯珠有独立支架，物理尺寸决定了它无法无限密排。即使240珠/米，灯珠中心距还有约4毫米，仔细观察依然能看到明暗交替的光斑。

更重要的是，高密度SMD灯带的成本上涨不是线性的。每增加一颗灯珠，不只是芯片成本，还有封装成本、贴片成本、不良率风险。当SMD做到240珠/米以上，价格往往已经超过同密度的COB灯带，而均匀度仍然不如COB。

COB灯带从技术路线上选择了不同的解题思路：与其把更多独立灯珠挤在一起，不如直接去掉“独立灯珠”这个概念，把发光面做成连续的。这是结构创新，不是参数堆叠。

实际案例：

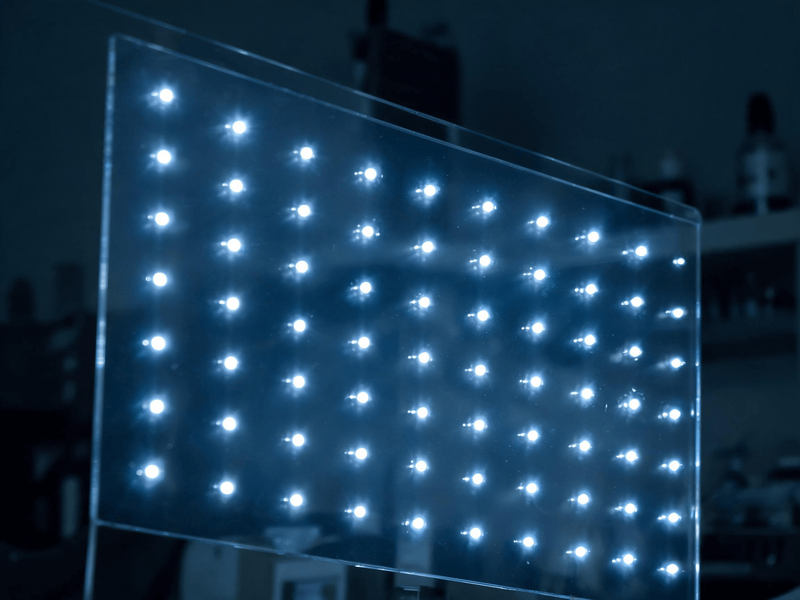

一个做高端展柜照明的客户，2023年之前一直用SMD 240珠灯带做层板内透光。展柜层板厚度只有12毫米，灯带嵌入后距离玻璃面板不到3厘米。SMD灯带在这个距离下，一个个灯珠的倒影会出现在玻璃面板上，形成一串亮点反射，效果很不理想。

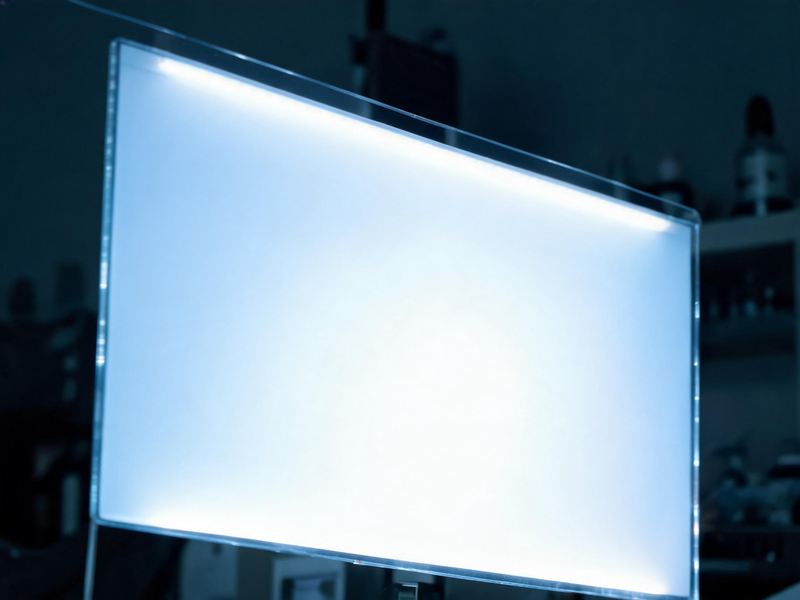

换成COB灯带之后，玻璃面板上的反射变成一条均匀的光带，不再有颗粒感。这个改变没有增加任何物料成本，只是换了灯带类型。

案例说明，均匀性优势不是参数表上的数字游戏，而是直接关联到安装距离、反射面、观看角度等现场因素。灯带安装位置离扩散面越近，COB的优势越明显。

荧光胶涂覆工艺：均匀性的“最后一公里”

COB灯带的光线均匀不只看芯片排布，荧光胶的涂覆质量决定了最终效果。

荧光胶涂覆有厚度和宽度两个维度的精度要求。厚度不均会直接导致色温漂移和亮度起伏，胶层偏厚的位置光偏暖、偏暗，偏薄的位置光偏冷、偏亮。这种微妙的差异在短距离观察时可能不明显，但用在长距离暗藏灯带里，几米之外的墙面或天花上会出现肉眼可辨的明暗分段。

涂覆宽度也很关键。荧光胶覆盖不全，芯片边缘漏蓝光，灯带点亮后会看到连续白光面两侧有蓝色侧漏光。这种情况在浅槽安装时尤其明显，蓝光从灯槽边缘溢出来，破坏整体的光环境质感。

工艺水平好的COB灯带工厂，荧光胶涂覆的厚度公差可以控制在±0.05毫米以内，宽度公差控制在±0.1毫米以内。这些数字写在供应商的工艺规格书里，而不是只靠嘴说。

采购端可以在验货时做一个简单的破坏性检查：取一段灯带样品，用刀片小心剥离荧光胶层，观察芯片排列是否整齐、胶层厚度是否肉眼均匀、胶体与芯片之间是否有气泡或剥离。这个检查花不了五分钟，但能筛掉一批涂覆工艺不稳定的货。

COB灯带均匀性的边界条件：什么时候它不再均匀？

任何技术都有适用边界，COB灯带的均匀性也不是无条件的。

弯折半径过小的时候，COB灯带的均匀性会打折扣。连续荧光胶层在弯折时内侧受压、外侧受拉，胶层可能出现微裂纹。裂纹会破坏光的横向传导，在弯折处产生局部暗区或色温变化。一般情况下，COB灯带的弯折半径不建议小于20毫米，具体数值取决于产品规格。

长距离串联的时候，电压降会导致首尾亮度差。这个问题COB和SMD都存在，但COB因为是连续发光面，首尾亮度差异呈现为渐变而非分段，视觉上更平滑。但如果单端供电超过5米，首尾照度差可能超过20%，就需要考虑两端供电或中间补电。

裁切点之间的衔接也是一个容易被忽略的细节。两条COB灯带在铝槽内对接时，如果裁切点正好在芯片位置，接头处会有暗区。正确的做法是要求供应商按裁切单元长度供货，安装时让接头位置落在灯槽转弯或不可见的区域。

COB灯带与SMD灯带均匀性对比总结

关于COB灯带的光线均匀性，三条经验值得分享。

建议一：把均匀性作为COB灯带采购的第一验收指标。如果COB灯带的光线不够均匀，那就失去了选择COB而不是SMD的核心意义。验货时贴墙点亮目测，有颗粒感就拒收，不妥协。

建议二：浅槽和近距离安装场景，优先考虑COB。灯槽深度小于10毫米、灯带与扩散面距离小于5厘米的项目，SMD灯带即使加扩散板也很难做到完全均匀，COB是更优解。

建议三：关注荧光胶涂覆的批次一致性。同一批次内均匀性达标只是及格线，不同批次之间涂覆工艺的稳定性才是区分工厂水平的关键。长期项目可以要求供应商提供每批次的首件样品做横向对比留档。
